快速上手STM32外设

一、跑马灯

 int main(void)
 {

	delay_init();
	LED_Init();		  	// 需要初始化用到的模块（delay，LED）

	while(1) {
		GPIO_ResetBits(GPIOC,GPIO_Pin_13);
		delay_ms(100);
		GPIO_SetBits(GPIOC,GPIO_Pin_13);
		delay_ms(100);
	}
 }

  • GPIO_ResetBits置零（低电平），GPIO_SetBits置一（高电平） 控制LED亮灭

  • go to definition到LED_Init内部一下

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE); // 使能总线时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;	        // 初始化PC13引脚
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;   // 设置推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 // 设置IO口速度GPIO_Speed_50MHz（一般默认50MHz）
 GPIO_Init(GPIOC, &GPIO_InitStructure);  // 把配置好的变量输入进去

以上是对GPIO_InitTypeDef结构体的初始化设置

  • 在led.c页面，在页面空白处右键，选择“toggle header”，进入led.h

    可写一个宏定义：#define LED PCout（13） PCout(13)=1; 这句就完全等于GPIO_SetBits(GPIOC,GPIO_Pin_13); PCout(13)=0; 这句就完全等于GPIO_ResetBits(GPIOC,GPIO_Pin_13);

这样宏定义之后，控制PC13的电平就可以写得更简便

头文件中

#ifndef __LED_H
#define __LED_H
… …
#endif

这一段是固定的，照着写即可。

二、按键

int main(void)
{
	u8 a;
	delay_init();
	LED_Init();
	KEY_Init();	 //按键初始化

	while(1)
	{
		a=KEY_Scan(0);
		if(a==1)
		{
			LED=0;
		}

		else if(a==2)
		{
			LED=1;
		}
	}
}

变量a被KEY_Scan函数的返回值赋了个值，如果是a=1就让灯亮，a=2灯灭，逻辑分析结束。

  • key.c: ![[屏幕截图 2025-03-30 170039.png|500]] 使能了PB4和PB5两个GPIO口，但GPIO模式配置成了GPIO_Mode_IPU上拉输入模式

上拉输入的IO口在外部接这个IO口的电路（外部输入电路）为低电平时，IO口可以测到明确的低电平

上拉输入的IO口在外部接这个IO口的电路（外部输入电路）为高电平时，IO口可以测到明确的高电平

上拉输入的IO口在外部接这个IO口的电路（外部输入电路）为高阻态时，IO口可以测到明确的高电平

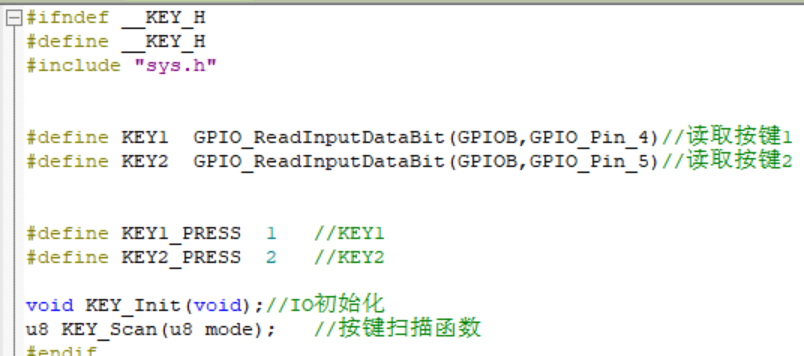

  • key.h: ![[屏幕截图 2025-03-30 170719.png|500]]

GPIO_ReadInputDataBit( ) 这个函数就是检测IO口电平的核心函数，比如检测B4口的电平是高还是低：

if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_4) == 1)就可以简化为： if(KEY1 == 1)

并且GPIO_ReadInputDataBit函数还能进一步简化： 就像第一节的PCout(13)一样： int a; a=PBin(4); 这个a如果为1那PB4就是高电平，0就是低电平。

KEY_Scan 函数

u8 KEY_Scan(u8 mode)
{
    static u8 key_up=1;
    if(mode) key_up=1;  // mode=0，不支持长按

    if(key_up && (KEY1==0 || KEY2==0))  //这句就在判断是否有任何按键被按下：没                                有按键被按下前，变量key_up一直都是1，所以符合条件
    {
        delay_ms(10);   //消抖延时
        if(KEY1==0)
        {
            key_up = 0;
            return KEY1_PRESS;
        }
        else if(KEY2==0)
        {
            key_up = 0;
            return KEY2_PRESS;
        }
    }

    if(KEY1==1 && KEY2==1)
    {
        key_up = 1;
    }

    return 0;
}

三、如何自己添加代码文件

  • 创建相应模块文件夹，编写.h文件和.c文件代码（可复制粘贴）
  • 配置编译器：点界面上方三色块，添加.c源文件； 点魔术棒 - C/C++ - Include Paths，添加.h头文件
  • 在main函数添加新的头文件（#include "key.h"）

四、定时器中断

 int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	delay_init();
	LED_Init();
	TIM3_Init(20000-1,720-1);
	while(1)
	{
		delay_ms(100);
	}
 }

STM32的每个中断都有自己的抢占优先级和子优先级 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); 设置中断优先级分组为分组2

  • 定时器： TIM2，TIM3，TIM4这三个是通用定时器，TIM1是高级定时器。 可以认为定时器内部有个计数器，初始值是0，每过1ms，计数器+1，一直过了99ms，这时，定时器的计数器的值是99；紧接着到第100ms，计数器数到了100，但是计数器的值不是100，而是清零，然后继续从0开始数，同时触发定时器中断。

  • tim.c: ![[屏幕截图 2025-03-30 225527.png|575]] TIM3_IRQHandler函数 —— 中断服务函数（函数名是不能改的，可以在里面运行各种代码） TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure; NVIC_InitTypeDef NVIC_InitStructure; 上面这两句分别是定时器配置结构体和中断配置结构体

TIM_GetITStatus函数，获取定时器相关中断的状态。 当一个中断状态是RESET时证明这个中断还没准备好触发； 当一个中断状态是SET时证明这个中断已经准备好触发；

自动重装载值arr & 预分频系数psc

  • psc 作用：对总线时钟的频率进行分频，分频之后的频率就是定时器计数频率

STM32F103C8T6最小系统板的STM32的系统总线时钟的频率是72Mhz，也就是72,000,000 Hz，这个数值要记住！

定时器的psc参数对系统总线时钟频率分频，psc=720 – 1，那意思就是720分频，也就是分频后的频率是之前的1/720，如下：

\frac{{72000000Hz}}{{720}} = 100000H
分频后的频率是100000Hz，也就是100KHz，也就是定时器3的计数器的计数频率是100KHz。 100KHz也就是一个周期0.00001秒，也就是定时器3的计数器每0.00001秒记一个数。

psc=720 – 1，-1是内部寄存器规定的：0是不分频，1是二分频，2是三分频，依次类推

  • arr 作用：规定“数到多少就触发定时器更新中断” 例：规定让计数器从0数到100，1ms数一次。这个“100”就是arr，arr=100。

所以自动重装载值arr的作用就是这个的计数器要记到多少才能进一次中断 arr=20000，那就是计数器计两万次才进一次中断，也就是0.00001 * 20000=0.2秒进一次中断。

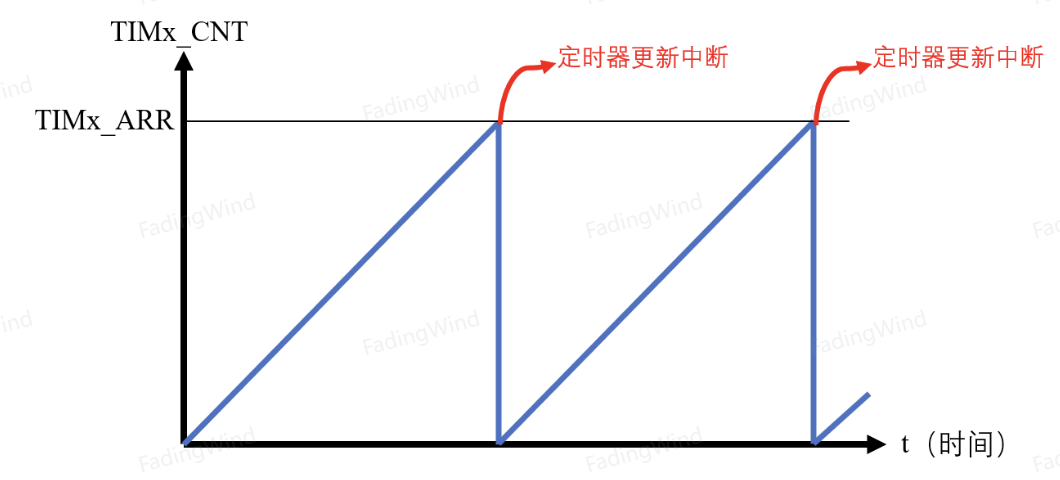

![[屏幕截图 2025-03-30 231312.png|575]]

定时器的计数器随着时间计数，然后计数器达到arr值（TIMx_ARR）时，触发定时器更新中断，然后计数器清零继续重新计数。

五、STM32标准库

STM32F10x_FWLib 文件夹即为STM32标准库的库函数 “stm32f10x_”这个前缀，代表这套库函数可用于STM32F1的所有系列

“stm32f10x_gpio.c”

“stm32f10x_gpio.c”就是操作gpio相关的库函数，比如之前用的： ![[屏幕截图 2025-03-31 230921.png|625]] 这些凡是操作GPIO的函数全是。 因为我们go to definition以上的任意一个函数，都会跳转到“stm32f10x_gpio.c”里去。

“stm32f10x_rcc.c”

![[屏幕截图 2025-03-31 231027.png]]

这句就是它的函数，RCC分配外设时钟。

“stm32f10x_usart.c”

串口相关的库函数

“misc.c”

Misc是Miscellaneous（各种各样的）的缩写，杂项文件，里面主要装的是NVIC相关文件。也就是中断优先级分配相关，以后做项目几乎必用中断，所以提前加。

  • 以用到单片机的什么外设就加什么库的原则，这样可以节省单片机的内存。

六、PWM控制舵机

PWM:

新的参数：TIMx_CCRx CCR寄存器的全称是CCR(Capture/Compare Register)的缩写，即：捕获/比较寄存器。

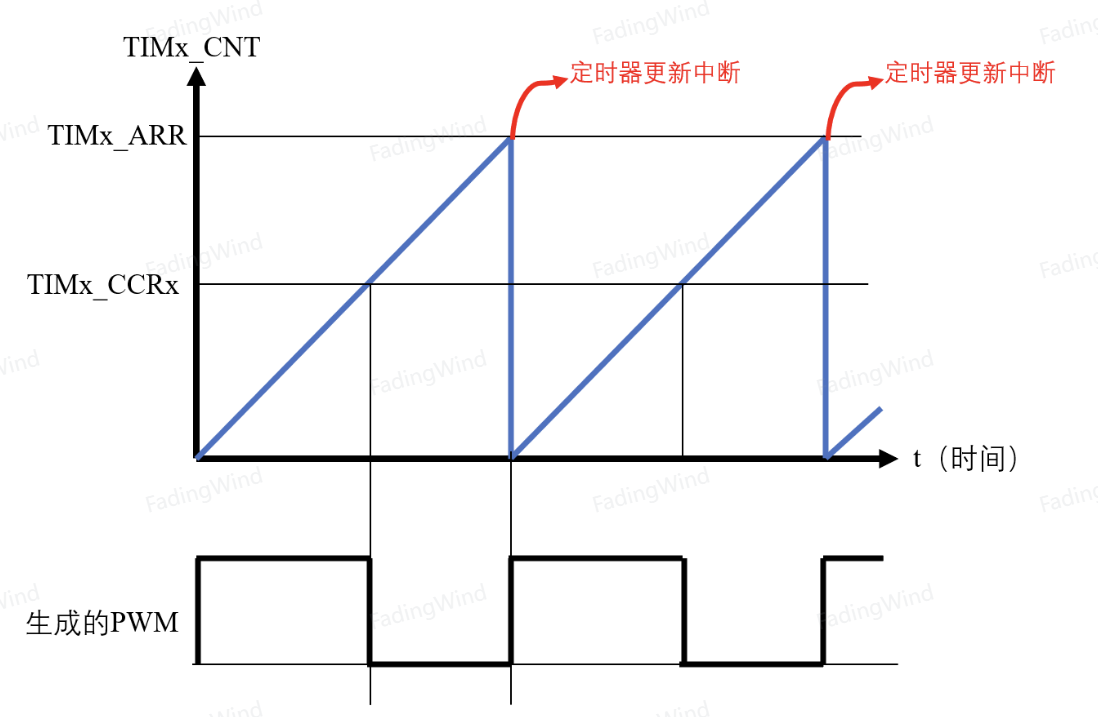

![[屏幕截图 2025-03-31 232005.png|575]]

												**PWM的频率与arr和psc有关**

CNT<CCR时，PWM是高电平； CNT>CCR时，PWM是低电平 CCR寄存器有比较的功能,CCR寄存器确定了PWM的占空比。占空比英文是“duty”：

duty = \frac{{TIM\_CCRx}}{{TIM\_ARR}}
PWM的频率由arr和psc决定； PWM的占空比由CCR决定

  • 舵机： 一般的舵机（特指模拟舵机）有三根线，VCC，GND和SIG（signal信号） 分别是电源线，地线和信号线，信号线需要接具有定时器PWM输出通道的引脚（复用）

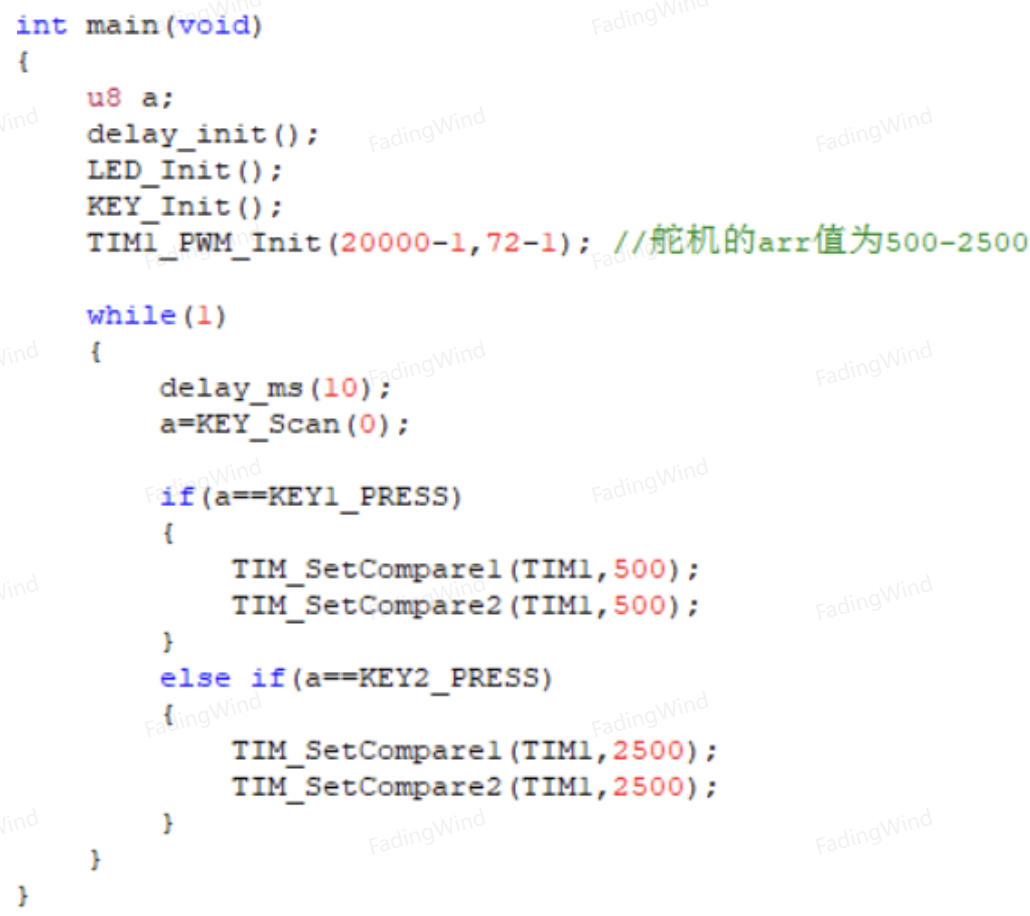

  • 代码： ![[屏幕截图 2025-04-01 143327.png|500]]

TIM1_PWM_Init：

先看TIM1_PWM_Init： 两个形参是arr自动重装载值和psc预分频系数 舵机的PWM周期必须为20ms（50Hz），所以先配置arr和psc这两个参数，让PWM的周期正好是20ms。 设置自动重装载值arr=20000，预分频系数psc=72 则定时器自动装载一次的周期为：1/(72000000/72) * 20000 = 0.02s = 20ms，符合要求。注意这里，arr设置得越大，PWM占空比的精度越高，因为：

duty = \frac{{TIM_CCRx}}{{TIM_ARR}}

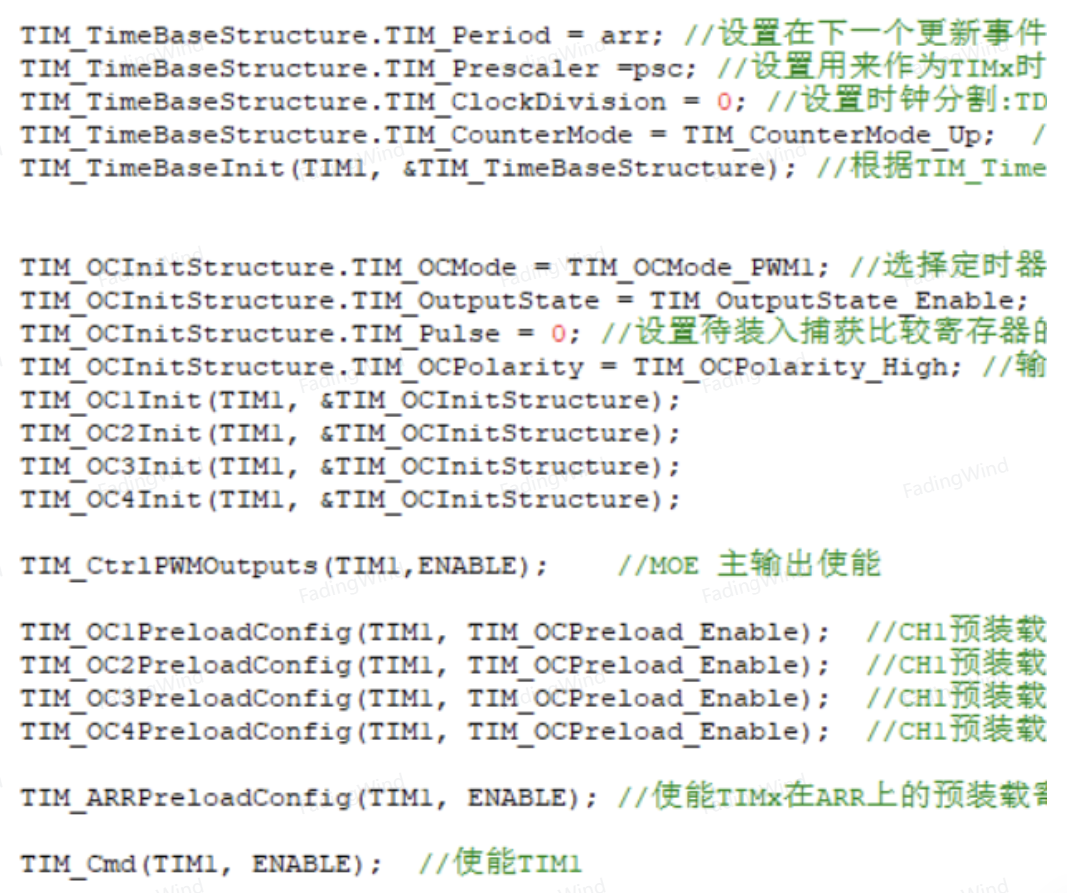

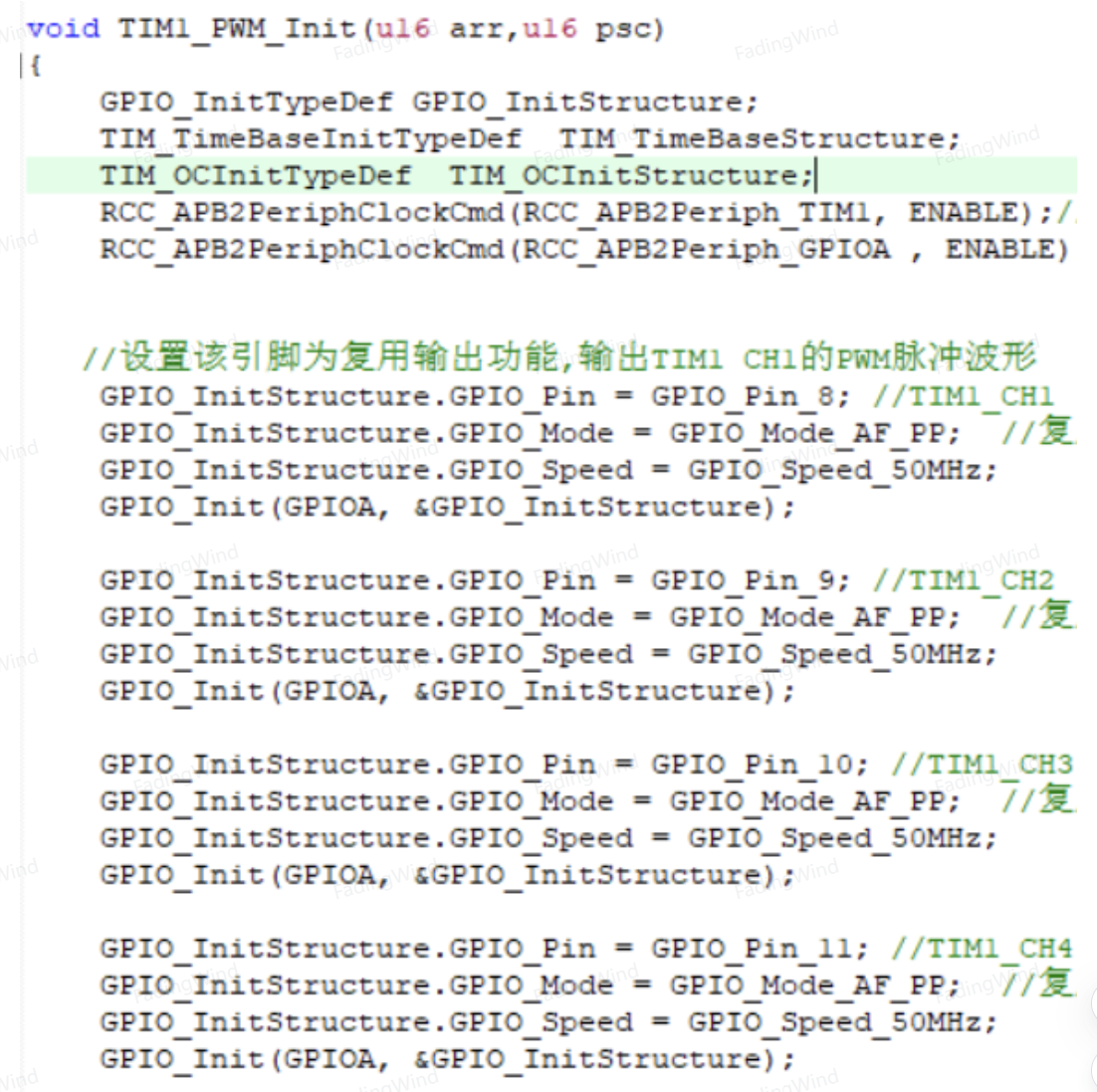

![[屏幕截图 2025-04-01 143943.png|550]]![[屏幕截图 2025-04-01 143951 2.png|550]] 比定时器中断少了中断服务函数TIMx_IRQHandler，也没有了NVIC的相关配置。main函数内也少了中断优先级分组，因为生成PWM用不到定时器中断。

  • 多了新结构体TIM_OCInitTypeDef TIM_OCInitStructure TIM_OCInitTypeDef 是定时器输出通道配置结构体，带OC字样的都是其相关的配置，OC（Output Channel），输出通道。

看代码，首先： ![[屏幕截图 2025-04-01 144711.png|625]] 三个结构体：GPIO配置、定时器配置、定时器输出通道配置。 两个RCC外设时钟使能：使能TIM1和GPIOA的外设。TIM1和GPIOA都在APB2总线上

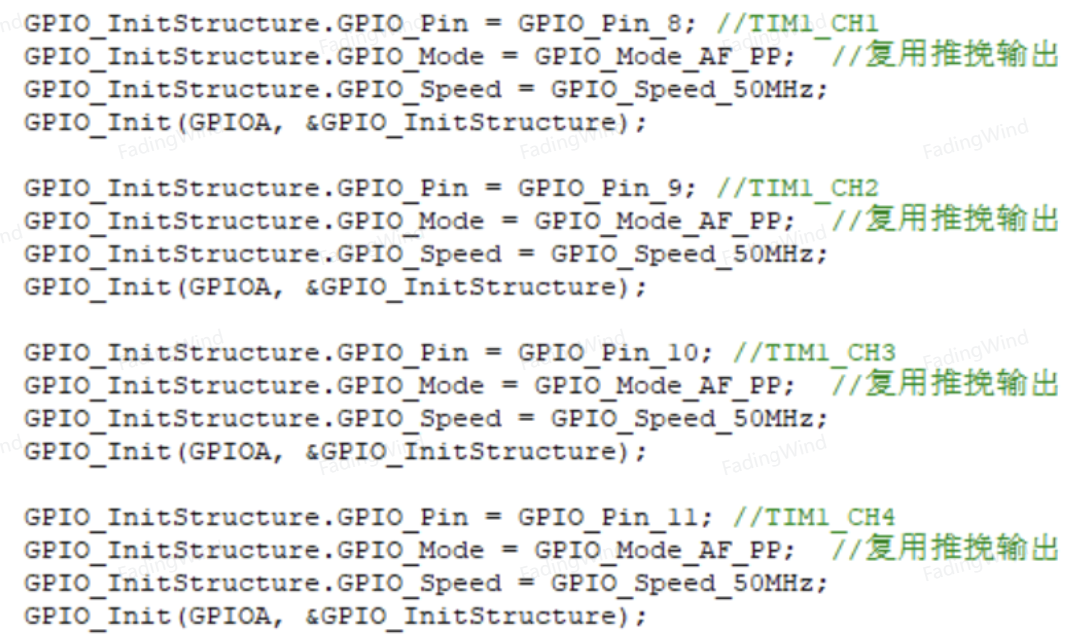

接着相应的IO使能： ![[屏幕截图 2025-04-01 144943.png|600]]

A8~A11，TIM1的四个PWM通道。 GPIO_Mode_AF_PP==复用推挽输出模式

推挽输出和复用推挽输出的不同在于： 推挽输出是GPIO自己通过函数控制电平高低，比如PCout(13)=1; 复用推挽输出是GPIO把电平高低的控制权给了外设，这里就是给了TIM1，GPIO不管了，电平高还是低让TIM1自己去控制。

  • 定时器的参数配置

  • 输出通道参数配置 TIM_OCMode，配置为PWM模式1：TIM_OCMode_PWM1 PWM模式1：递增计数时，当TIMx_CNT（计数值）<TIMx_CCR（捕获/比较值）时，输出为有效电平，否则为无效电平。 PWM模式2：递增计数时，当TIMx_CNT（计数值）< TIMx_CCR（捕获/比较值）时，输出为无效电平，否则为有效电平。 ![[屏幕截图 2025-04-02 134915.png|525]] 输出极性高：有效电平为高电平 输出极性低：有效电平为低电平 实际输出的电平是由输出极性和电平是否有效共同决定的

    TIM_OutputState是输出模式是否开启，开启才能输出PWM，填TIM_OutputState_Enable。

    TIM_Pulse，意思是TIM_CCRx的初始值，一般都统一设为0。

然后四句就是输出通道1~4的配置参数上传函数。

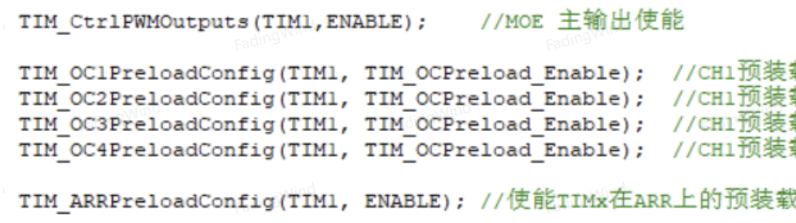

![[屏幕截图 2025-04-02 135424.png|575]]

以上是可以不管的，写上即可

最后一句TIM_Cmd(TIM1, ENABLE),开启定时器

TIM_SetComparex

![[屏幕截图 2025-04-02 140019.png|575]] TIM_SetCompare1(TIM1,500)的意思就是设置定时器1的通道1的CCR值为500。 TIM_SetCompare2(TIM1,500)的意思就是设置定时器1的通道2的CCR值为500。

占空比公式：

duty = \frac{{TIM_CCRx}}{{TIM_ARR}}
所以TIM_SetCompare1(TIM1,500);这句话的作用就是把TIM1_CH1的占空比改为：500/20000=2.5%，对应舵机的0°位置； 同理，后面TIM_SetCompare1(TIM1,2500)就是把占空比改为： 2500/20000=12.5%，对应舵机的180°位置

2025.4.2，还是没能明白占空比与舵机角度之间的对应关系，明白了回来还愿

七、仿真&实物debug

看教程即可。

八、OLED显示

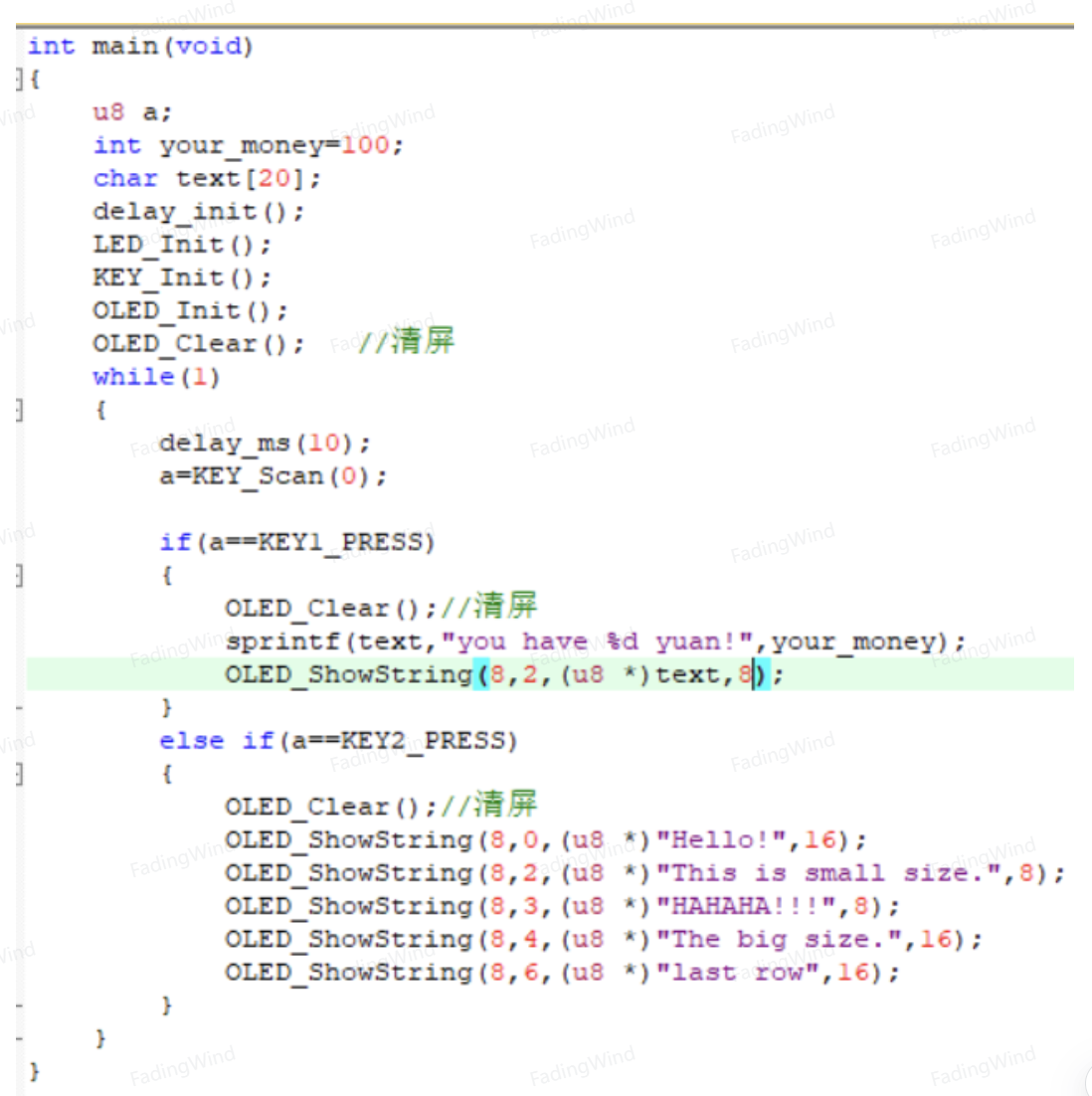

先看代码： ![[屏幕截图 2025-04-02 162732.png|600]]

  • OLED_Clear 作用：清屏

  • OLED_ShowString（x，y，内容，字体大小），xy代表坐标值 x的范围（0,127） y的范围： 如果字体高度为8，行数的范围是0到7。 如果文字高度为16，那只能塞下四行，对应的行数就只有0,2,4,6这四个值。 内容：注意（u8 * ） 字体大小：8 / 16

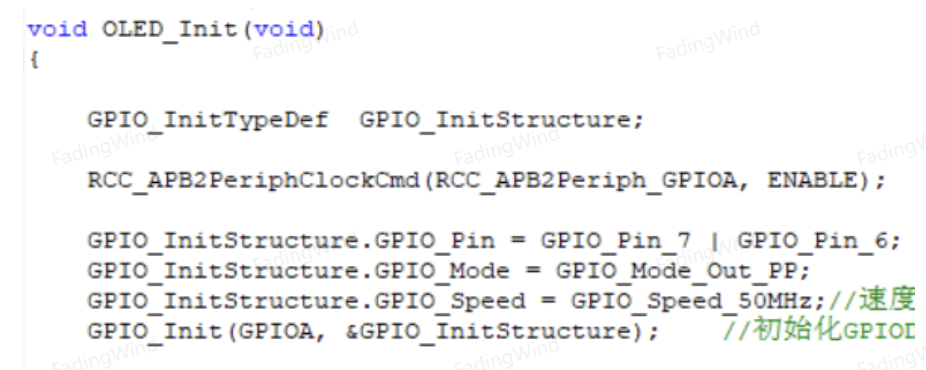

  • OLED_Init函数 ![[屏幕截图 2025-04-02 163421.png|625]]

PA6，PA7接口可以随意更换：GPIO初始化换成任意其他的两个IO后，在oled.h更改宏定义

sprintf函数

利用sprintf可以轻松处理一个的字符串，让一些变量值插入字符串。

sprintf(text,"you have %d yuan!", your_money);

此函数的作用就是将your_money变量的值插入字符串，并且将加工好的字符串赋值给text变量，text[20]是一个字符串。

之后就可以使用OLED屏幕显示信息了

九、红外寻迹传感器

  • 红外传感器原理： 红外发射管不断发射红外线，红外接收管不断接收是否有红外线反射回来。 当红外线没有被反射回来，红外接收管关断，此时模块的输出端为低电平。 当红外线被反射回来，红外接收管导通，此时对应的输出端就是高电平。
  • 即： 如果某个传感器检测到白色，那就输出高电平“1”； 如果某个传感器检测到黑色，那就输出低电平“0”；

看代码： ![[屏幕截图 2025-04-02 231445.png|525]] extern：外部调用，定义一个全局变量 不在任何一个函数里，添加一句：extern int track_error;

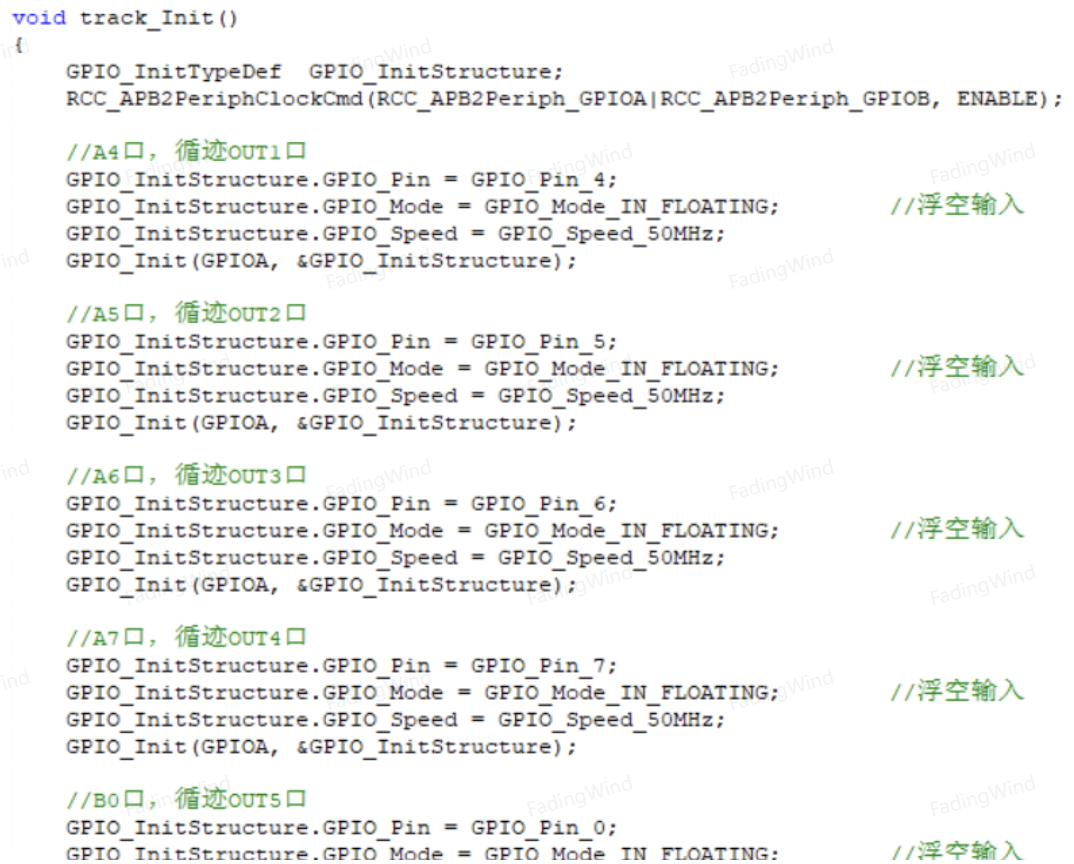

  • track_Init: ![[屏幕截图 2025-04-02 231924.png|650]]

初始化了五个GPIO，浮空输入，用于检测循迹传感器的OUT1-OUT5。

浮空输入完全取决于外部输入信号，外部输入是1那就是1，外部输入是0就是0，外部输入是高阻态那就电平不确定。

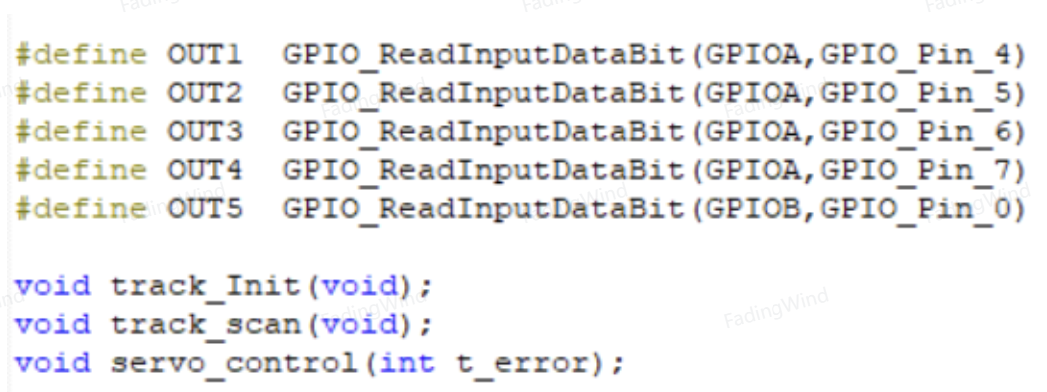

  • track.h: ![[屏幕截图 2025-04-02 232117.png|600]]
	GPIO_ReadInputDataBit的作用就是读取一个IO口电平的高低，高电平即1，低电平即0

##define OUT1 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4) ##define OUT1 PAin(4) 以上两句是功能完全一样的，两种不同写法。

十、超声波测距 & 定时器计时

*1. 会使用超声波测距 2. 会使用定时器进行计时 3. 提升C语言算法功底

HC-SR04

VCC：电源线，3-5.5V宽电压输入 GND：地线，连接单片机的接地（GND） TRIG：触发控制信号输入 ECHO：回响信号输出

  • 工作原理： (1)TRIG口 触发测距，给TRIG口最少 10us 的高电平。 (2)模块内部自动发送 8 个 40khz 的方波，自动检测是否有声波返回；（这一步我们了解即可，这是超声波传感器内部在干的事，无需我们操作） (3)若有信号返回，经过模块内部运算后，通过 ECHO口 输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。

测量距离=(高电平时间 声速)/2*

所以只需要：

  1. 给TRIG口一个10us以上的高电平，去触发测量任务。 把随便一个IO口搞成推挽输出，接到TRIG上去，然后电平置高，delay_us(11)，延时十微秒以上即可

  2. 传感器的测量任务进行完之后，ECHO会发出一段时间的高电平，这段高电平的持续时间经过换算就能得到待测距离。 需要测量高电平持续时间 1. 测量高电平： 使用GPIO_ReadInputDataBit函数不断检测ECHO口电平，一旦电平变化就开始计时。 2. 测量高电平的持续时间 在高电平到来瞬间打开定时器开始计数，等到高电平结束关闭定时器。 CNT清零的同时会进定时器更新中断，我们可以在定时器中断里记录，每进一次定时器中断，记录清零次数+1。 再就是把ARR的值设置得尽量大一点，降低定时器更新中断的触发频率，比如arr=10和arr=65535，如果arr=10，程序会不停进入定时器更新中断以至于大量资源被占用，main函数while(1)的东西可能都执行不了了。

看代码：

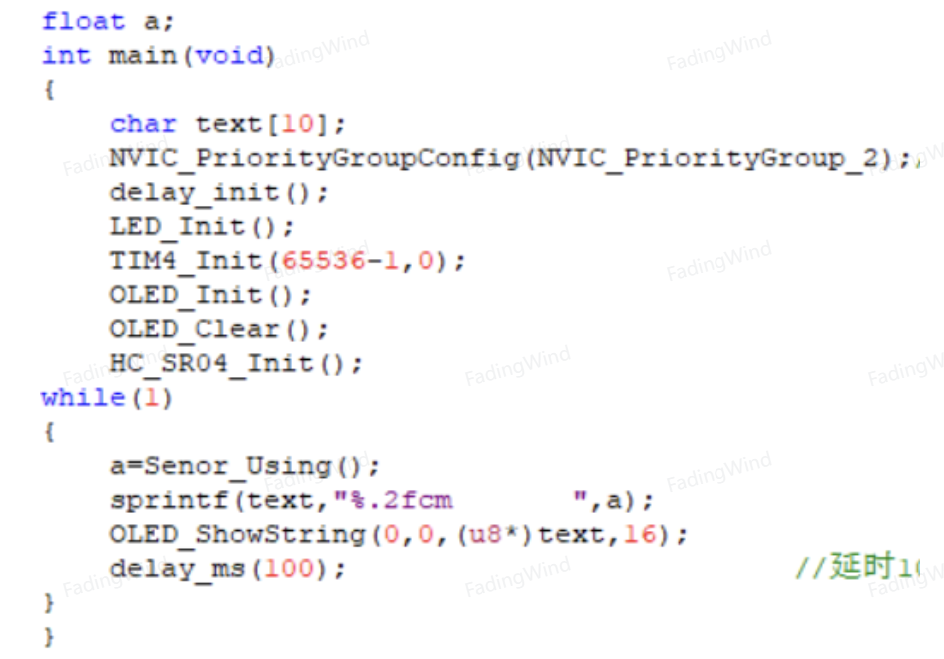

  • main: ![[屏幕截图 2025-04-03 232633.png|600]]

选用定时器4。 psc=0=1-1，也就是计数频率是72MHz，不分频，为了让计数器的计数精度足够高 arr=65535，arr能取到的最大值就是65535。

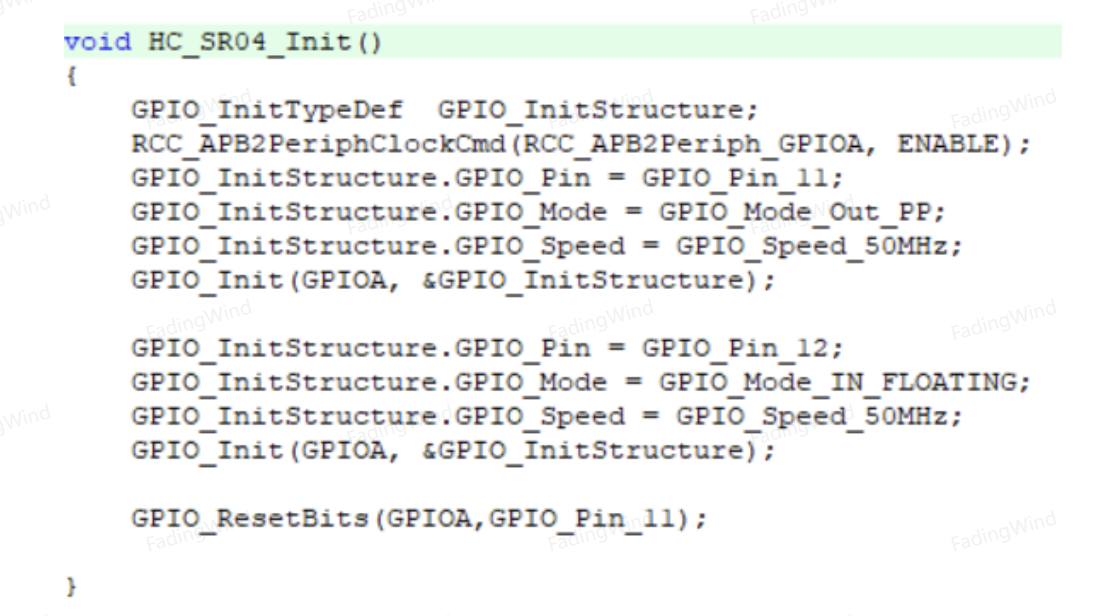

  • HC_SR04_Init: ![[屏幕截图 2025-04-03 232459.png|650]]

Trig口推挽，echo口浮空 置低trig口，保持低电平，因为trig置高是开始测距的信号

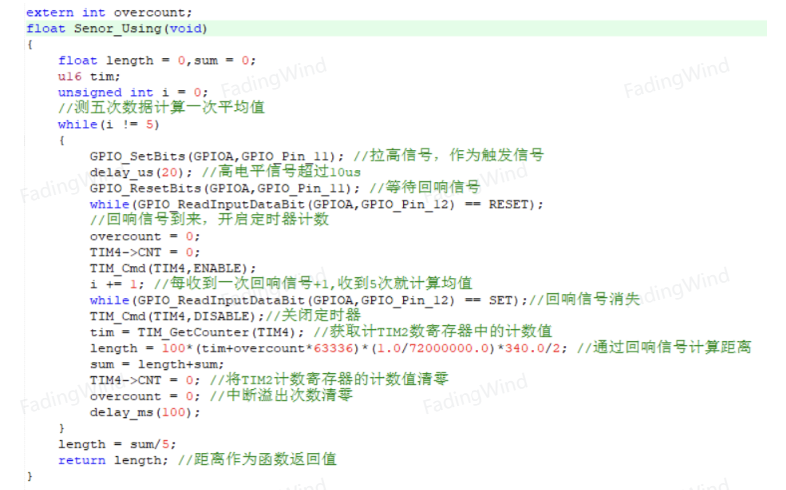

  • Senor_Using ![[屏幕截图 2025-04-08 223418.png|625]]

第一句 extern int overcount 来自TIM4的中断服务函数，代表TIM4_CNT清零的次数。

while1 中： 前三句用于操作trig口触发超声波开始测距 while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_12) RESET);== 只要PA12是低电平，循环就一直进行 也就是PA12（ECHO）一旦变成高电平，马上跳出这个循环 然后给相关变量清零： overcount=0; TIM4->CNT=0（给TIM4的计数器清零） 再TIM_Cmd(TIM4,ENABLE);开启定时器，定时器计数器就会开始递增，CNT到最大值清零并触发中断，中断内通过overcount记录清零次数。

再看后半段程序： 变量i记录第几次测距，测五次取平均值（均值滤波） while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_12) SET);== 一旦检测到echo口变低，说明返回的超声波已经接收到了，就跳出循环 TIM_Cmd(TIM4,DISABLE);//关闭定时器，计数器也会停止计数。 使用TIM_GetCounter函数得到定时器4计数器目前的值，这句代码等同于：tim=TIM4->CNT;

length计算公式： tim+overcount * 65536就是定时器这段时间总共计了多少个数 高电平时间=总计数值 * 计数周期= (tim+overcount * 65536) * ( 1/72000000)

十一、直流有刷电机控制

L298N

L298N芯片内部集成有两个H桥电机驱动电路 ![[屏幕截图 2025-04-10 081014.png|500]] 中间这个圆圈代表直流电机。 已知S8050型号的三极管是NPN型三极管，S8550型号的三极管是PNP型三极管。 (对于NPN型三极管，IN端给高电平开关导通；给低电平开关关断。PNP型三极管完全相反)

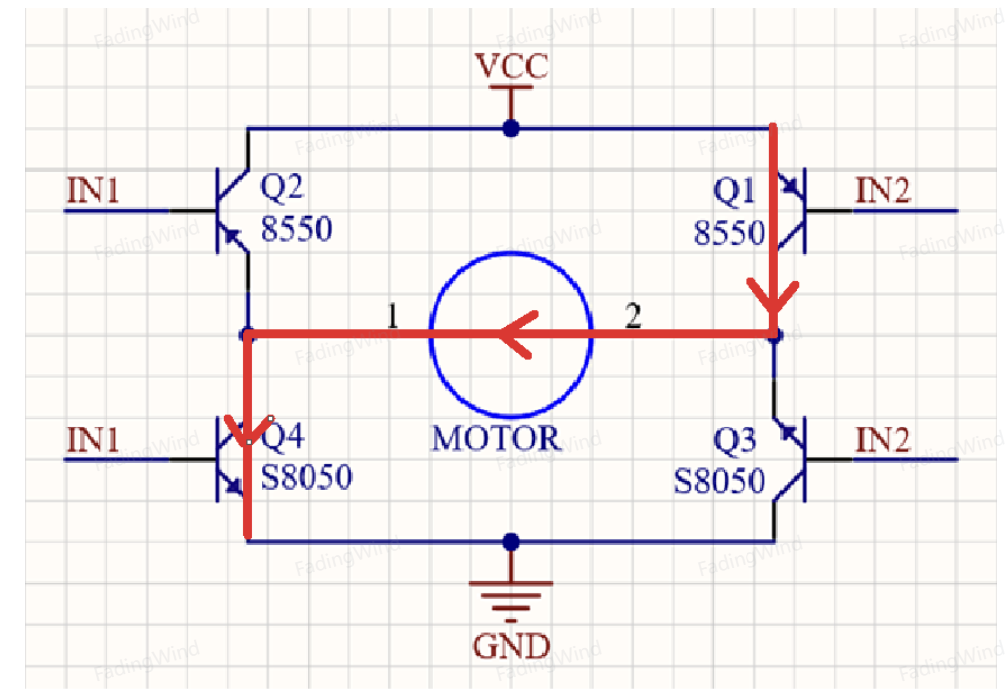

  • 分析： 当IN1=1，IN2=0时： Q1,Q4导通，Q2,Q3关断，电流流向如下图，定义此时电机正转： ![[屏幕截图 2025-04-10 081425.png|500]]

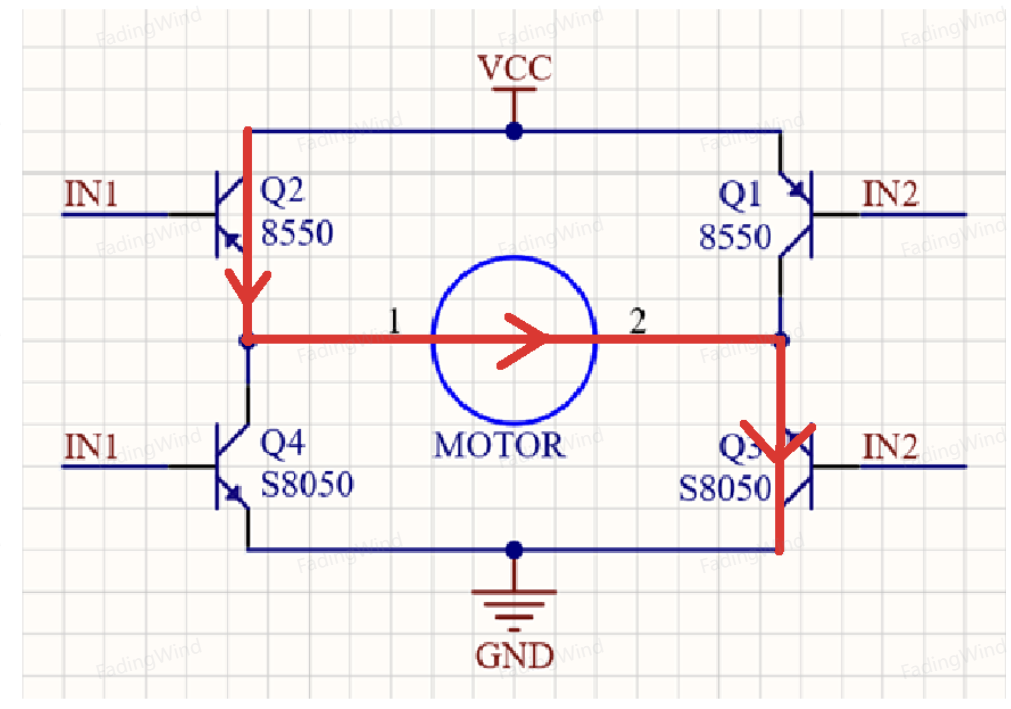

当IN1=0，IN2=1时：电机电流与上图方向相反，所以电机反转。 ![[屏幕截图 2025-04-10 081530.png|500]]

  • 控制转速： 把IN1和IN2换成两路PWM控制 比如当IN1占空比是0，IN2占空比是100%时，电机全速转 但是当IN1占空比是0，IN2占空比是50%时，电机以全速的1/2转

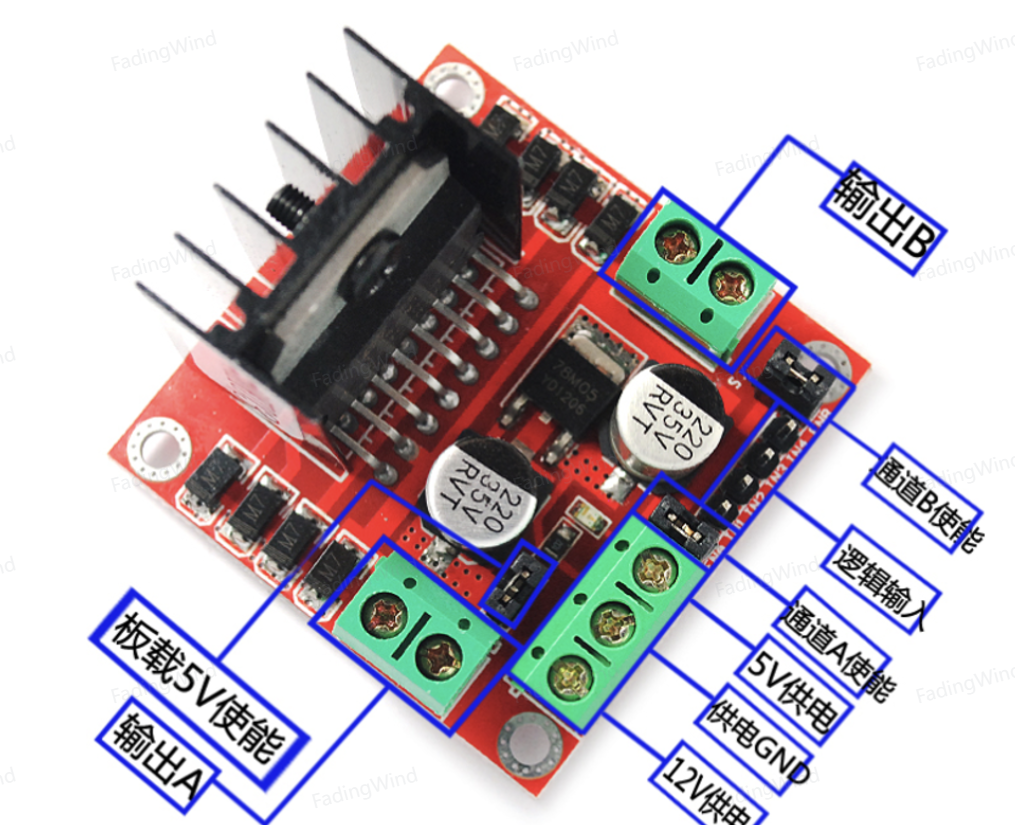

  • L298N引脚 ![[屏幕截图 2025-04-10 081913.png|500]]

‘’通道A使能”、“通道B使能”、“板载5V使能”三个跳线帽都不能拔掉
电机A/B通道无法使能的话，对应通道的电机就不会转;
板载5V跳线帽拔掉，5V输出就没有了
用12V锂电池供电

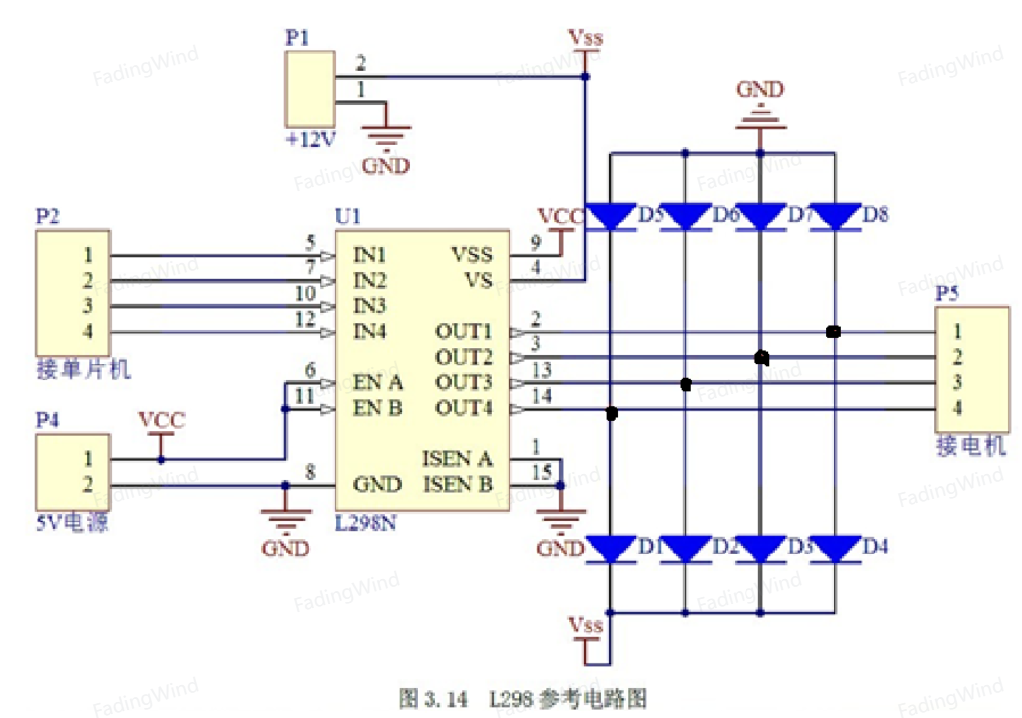

  • L298N电路 ![[屏幕截图 2025-04-10 082354.png|500]]

右边蓝色的八个二极管作用： 四个钳位电路，将连接电机输出所有通道的电压值钳位在0-Vss（0-12V之间） 因为电机是一种特别容易产生干扰的电气设备，电动机反过来就是发电机，如果不通电，手摇电机，就会产生不小的反电动势；如果发生电机急停等，电路电压就会产生很大的尖峰等干扰，电压一下会波动高于12V，如果不做钳位，可能就会对L2998N芯片等产生损害。

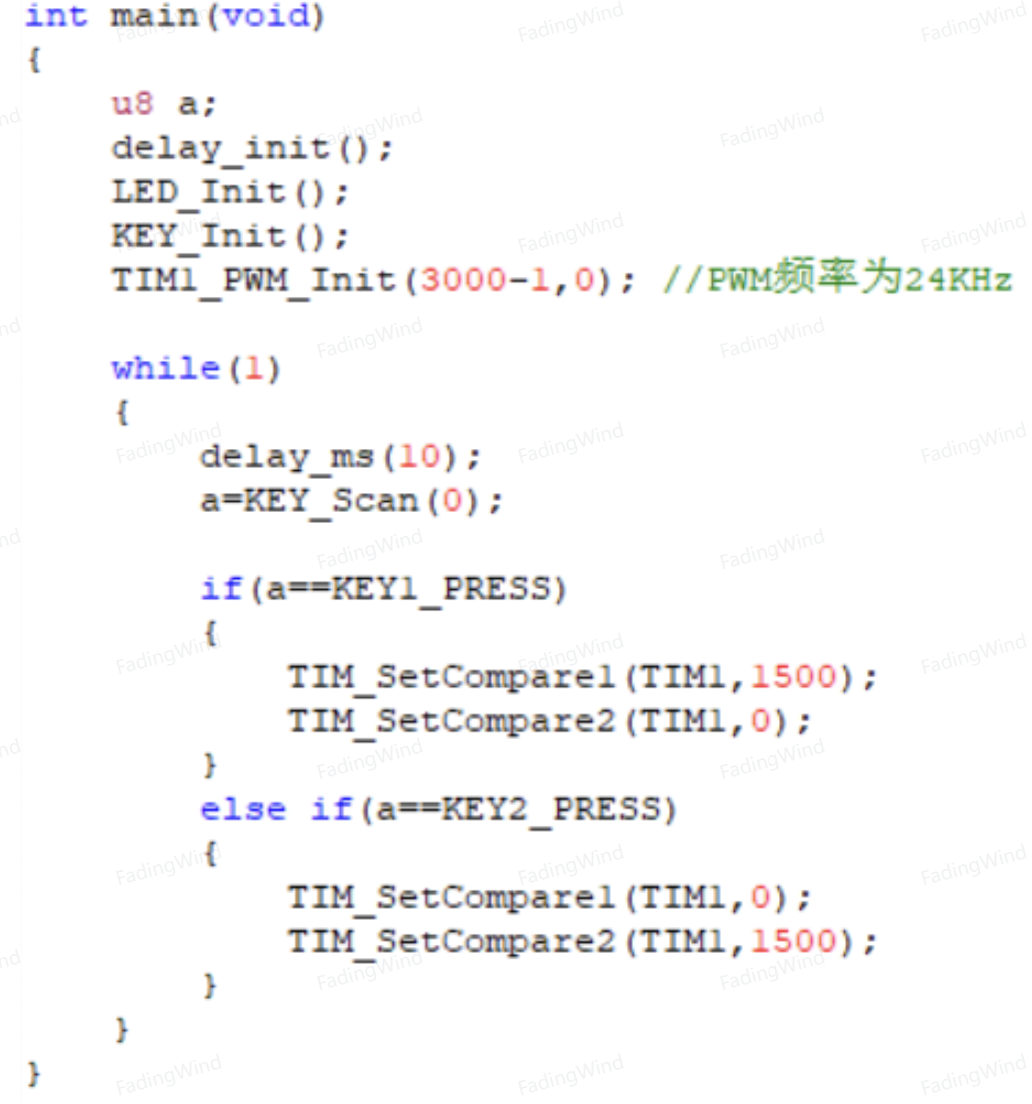

  • 代码分析： ![[屏幕截图 2025-04-10 082656.png|500]]
使输出PWM赫兹为24kHz（芯片推荐的PWM频率）

注意不同的电机有不同的额定电压
额定电压是12V的电机，用12V电池供电，那PWM占空比就可以开到100%，让电机两端电压在12V。
但是如果电机额定电压是8V，大于8V会烧坏电机。所以如果还是使用12V电池供电，PWM控制占空比最大只能开到66.6%。

十二、电机编码器测速

编码器

首先我们要知道，电机是电机，编码器是编码器，这两个东西是各自独立的 13线霍尔款编码器原理如下图： ![[屏幕截图 2025-04-10 083844.png|500]]

  1. 上图这个刻度盘安装在电机转轴上，随着电机一起旋转；
  2. 刻度盘上有一条条等间距的缝隙；

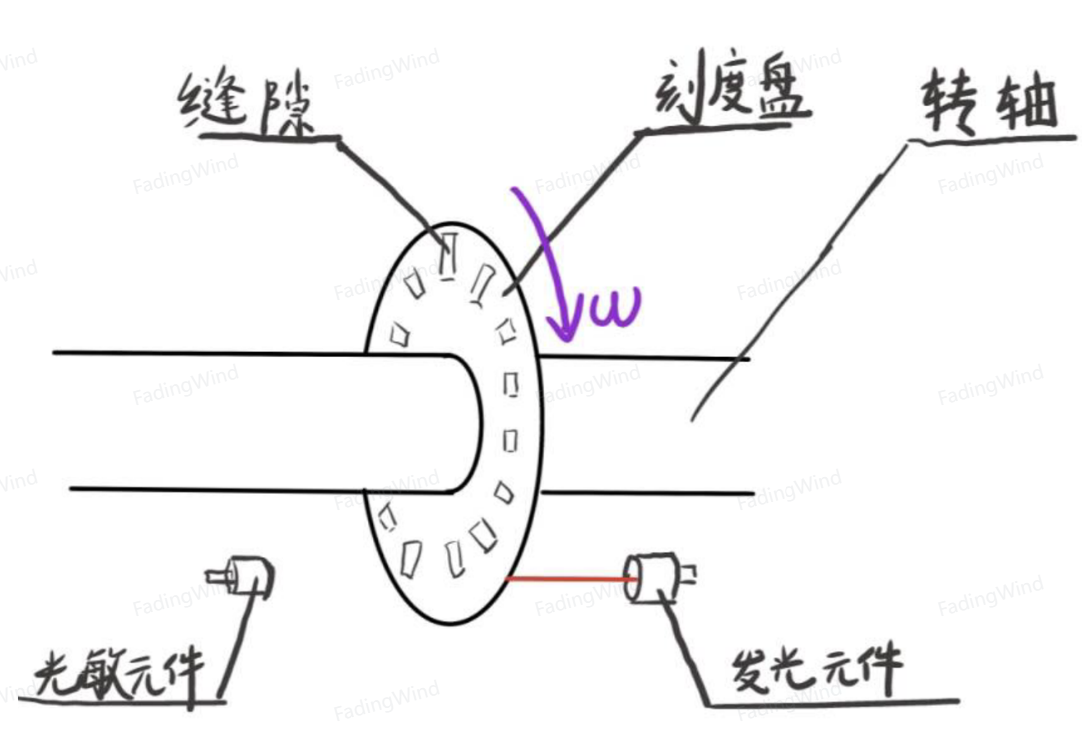

  3. 右边是个小红外灯（发光元件），一直向左边的光敏元件发射激光，但是刻度盘会把光挡住，激光只能穿过刻度盘的一条条缝隙射给光敏元件，如下图： ![[屏幕截图 2025-04-10 084120.png|500]] 刻度盘一直转，光敏元件就能得到一个循环被照和不被照的类似PWM的信号，得到一个如下图A相那样的波： ![[屏幕截图 2025-04-10 084245.png|500]] 如果说刻度盘上共有25个缝隙。那么我们可以统计一段时间内A波形所有高电平的数量来得出刻度盘一共转了多少个缝隙，也就是多少个刻度。并且能算出刻度盘转到了什么位置。 比如我们测得，10秒内，高电平共来了67个，那么也就是这个电机十秒转了67/25=2.68转，也就是十秒内的平均转速是0.268r/s

这样我们就实现编码器测速了。

  • 但是这样有个问题，不知道盘转的方向，正转反转都是这样一个波！而且如果电机就来回正反转打哆嗦，这样始终就是同一个缝隙来回被光穿过，这样好像也能得到A波，这咋办呢？

解决方法就是把刻度盘的内圈再刻上一圈与原缝隙错开90°的缝隙，然后再拿一个光敏元件和发光元件！如下图：![[屏幕截图 2025-04-10 084644.png|500]]这样就会得到如下两条锯齿波： ![[屏幕截图 2025-04-10 084733.png|500]]

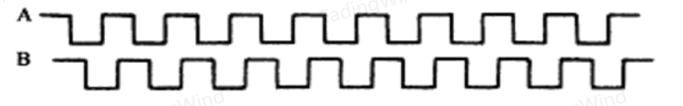

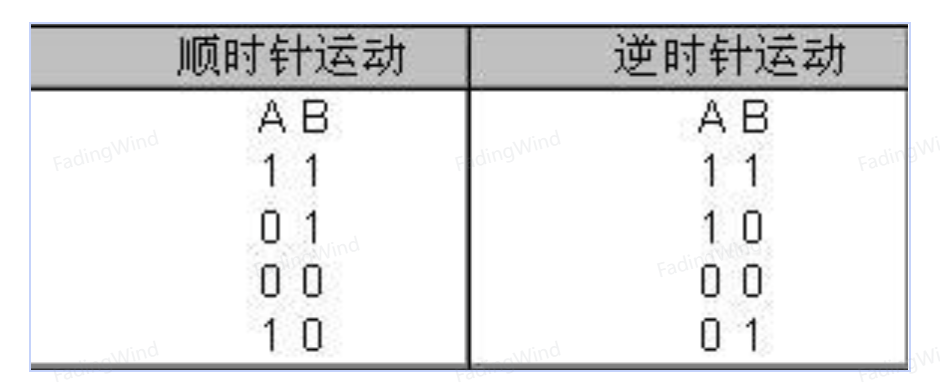

A和B两组波形相位差是90º，可以按照下图判断出旋转方向： ![[屏幕截图 2025-04-10 084827.png|500]] 并且再进一步：通过观察上面AB相的波我们发现，圆盘向某个方向一直旋转，AB两相就是这四个状态周而复始。 ![[屏幕截图 2025-04-10 085148.png|500]]

  • 由于该编码器为13线，也就是线数为13ppr，也就是刻度盘上每相都有13个缝隙； 电机每转一圈，A或B相的脉冲数都是13；也就是电机转一圈A相和B相就分别有13个脉冲。 而这个电机的减速器减速比为1：30： 也就是电机转30圈，输出转轴转一圈；编码器轴是连接在里面的电机轴上的，不是接在输出转轴上的。 综合编码器线数和减速器减速比，得出最外面的电机输出转轴转1圈，里面的霍尔编码器A或B相会有13 * 90 = 390 个脉冲。

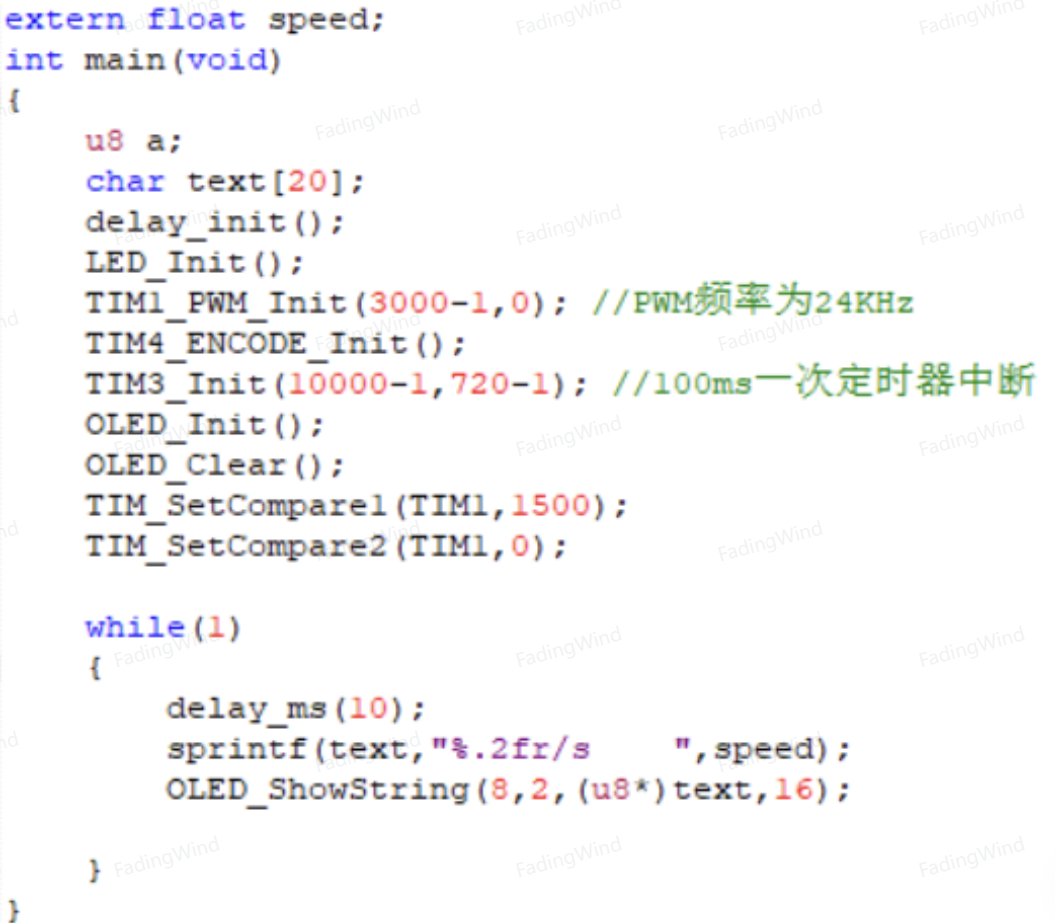

  • 看代码： ![[屏幕截图 2025-04-10 085540.png|525]]
使用了三个定时器

先看TIM4_ENCODE_Init： 编码器正交解码用的定时器4。 多了一个IC结构体。（input channel， 输出通道）![[屏幕截图 2025-04-10 085754.png|500]]![[屏幕截图 2025-04-10 085759.png|750]] 以上代码只需要复制黏贴就好了，除了第一句函数的第一个参数 第一句是一个非常重要的库函数：编码器模式设置函数。 TIM_EncoderMode_TI1代表仅TI1计数； TIM_EncoderMode_TI2代表仅TI2计数； TIM_EncoderMode_TI12代表TI1 TI2都计数。 TI1就是输入通道1，就是PB6，就是编码器A相； TI2就是输入通道2，就是PB7，就是编码器B相。 这个参数的意思具体看下面这两个图：![[屏幕截图 2025-04-10 090236.png|550]] 我们使用的模式就是TI12都计数，也就是：![[屏幕截图 2025-04-10 090418.png|275]]观察上面三个图可知，只有正确的连续四个AB状态才会成功进行下一次计数， 一旦有一个毛刺，发现顺序不对了就退回到上次顺序正确时候的计数值。 —————————————————————————————————————————— 再来看定时器的配置：![[屏幕截图 2025-04-10 090609.png|575]] 为了保证最高的采样精度，psc不分频，72MHz。 arr的值是综合了编码器线数、减速器减速比和通道采样方式的一个值： 13ppr的编码器，1:30的减速器下，电机外转轴转一圈A或B相会有390个脉冲，但并不是A或B相来一个脉冲计数器计一次数，我们设置了TI12都计数，那就是每个AB相的正交脉冲组合都算作一次计数：四个组合都算作计一次数，也就是全部的arr需要390 * 4=1560。 最后得出电机输出转轴转一圈会有1560个状态，定时器的计数器计1560个数。

  • 定时器4的中断服务函数： ![[屏幕截图 2025-04-10 090908.png|550]] 每当更新中断（计数器溢出）来临，要先判断定时器是向上溢出还是向下溢出： “TIM4->CR1>>4&0x01”这一堆就是调用了定时器4相关寄存器的相应位， 结果=0就是向上溢出，结果=1就是向下溢出。 向上溢出就是计数器计数到了1557、1558、1559，然后清零，0。 向下溢出就是4,3,2,1,0，然后CNT=arr，1559,1558,1557。

  • 定时器3的中断服务函数： ![[屏幕截图 2025-04-10 091205.png|700]] speed就是速度，单位是转每秒 TIM4->CNT的值就是定时器4计数器当前时刻的值，范围是0-1559。 Last_num变量存着上次采样时TIM4->CNT的值，last_count存着上次采样的圈数，这次的和上次的一减，就是△X，△X/△t就是速度，△t是通过定时器3的psc和arr决定的，我们配置的是0.1秒，△t=0.1s。

用到的三个定时器都是用作了不同的功能： 定时器1用于生成PWM控制电机。 定时器3用于多线程任务，计算电机转速。 定时器4用于编码器正交解码。

十三、电机PID闭环控制

  • 先看代码： ![[屏幕截图 2025-04-23 172219 1.png|550]] 定时器1：生成PWM 定时器2：生成0.1s的定时器中断PID计算 定时器3：生成0.1s的定时器中断电机编码器测速 定时器4：正交解码

PID算法的原理和用法

PID（Proportional-Integral-Derivative）（比例-积分-微分）算法是一种常用的反馈控制算法，广泛应用于自动控制系统中。它通过测量系统的误差（目标值与实际值之间的差异）来调整控制器的输出，以使系统的响应满足特定的要求。

比例项P

PID（位置式）：

u = P*e + I*\int e + D*\mathop e\limits^ \bullet
*P、I、D三个参数是确定不变的：也就是在自动控制中，这三个参数最初设定是多少就永远是多少；* *上式中，u就是output，输出值；* *e就是error，误差值，作为输入。*

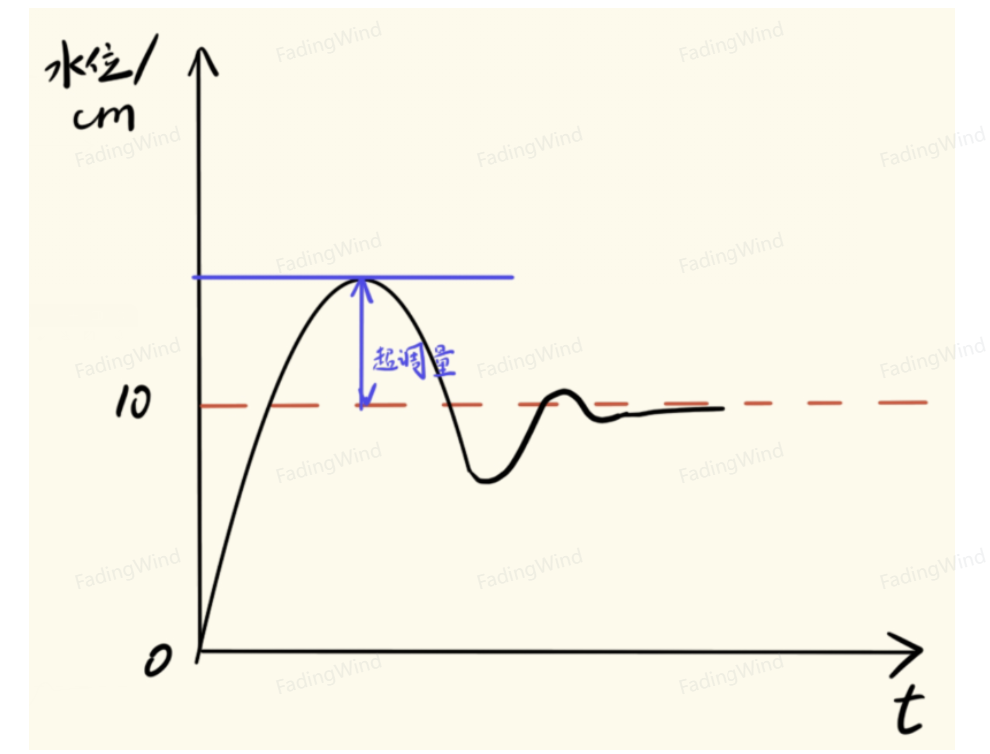

比例控制P越大，接近目标值的速度越快，但是提升控制速度的代价是超调和震荡会随着P的增大而增大；P过大会使系统失稳。 ![[屏幕截图 2025-04-23 174358.png|425]]

微分项D

这时候就要引入D了，微分：

u = P*e + D*\mathop e\limits^ \bullet
e上加一个点代表是e的微分。微分离散化之后就是e-e_last，e是这一次的误差，e_last是上一次的误差，于是公式就变成了：
u = P*e + D*(e - {e_{last}}) = P*e + D*\Delta

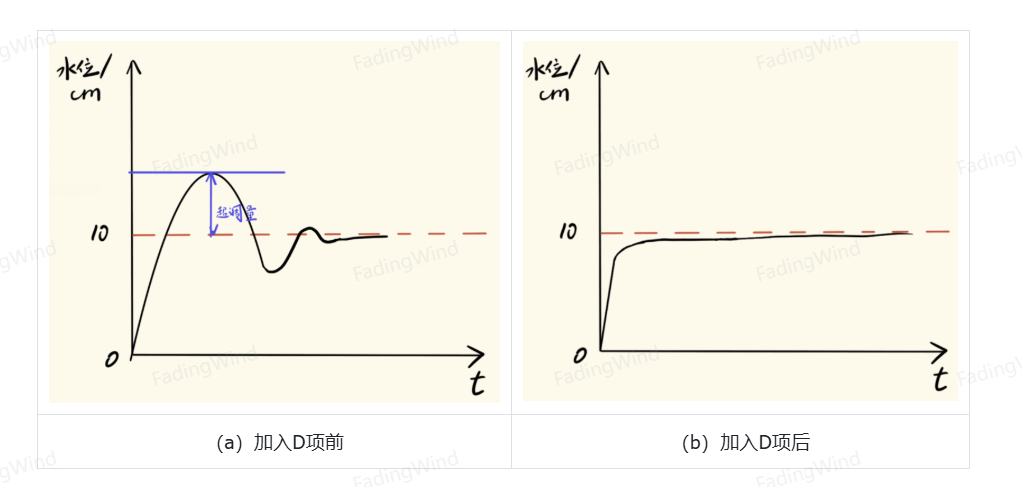

D项相当于一个阻尼项，可以让控制更加平缓，不会有过猛过冲的情况，同理，D项最重要的作用就是消除超调量![[屏幕截图 2025-04-23 174422.png|625]] #### *积分项I*
u = P*e + I*\int e + D*\mathop e\limits^ \bullet
积分项I就是专门来消除静态误差的，加入积分项，PID就全了。 跟前面一样，把公式离散化：
u = P*e + I*\sum e + D*\Delta e
**但是积分项I过大也会引起超调增大以及失稳，而且I过大会导致系统滞后，也就是调节效果慢半拍，降低系统快速性。**

位置式PID和增量式PID

连续的PID公式：

u = Pe + I\int e + D*\mathop e\limits^ \bullet
将其离散化，得到离散位置式PID公式：
u(k) = Pe(k) + I\sum\limits_{i = 1}^k {e(i)} + D*[e(k) - e(k - 1)
K代表第k次PID调节，u(k)就是本次的输出值。

增量式PID： 增量的意思就是本次输出量和上次输出量的差值，比如第k次PID：

u(k) = Pe(k) + I\sum\limits_{i = 1}^k {e(i)} + D*[e(k) - e(k - 1)
那上次就是k-1次PID：
u(k - 1) = Pe(k - 1) + I\sum\limits_{i = 1}^{k - 1} {e(i)} + D*[e(k - 1) - e(k - 2)
两式一减就是增量式：
\Delta u(k) = u(k) - u(k - 1)
\Delta u(k) = P*[e(k) - e(k - 1)] + Ie(k) + D[e(k) - 2*e(k - 1) + e(k - 2)
△u(k)是输出值的增量，也就是上一次的输出值加上△u(k)就是这一次的输出值。

两种PID的应用场合： （1）位置式PID控制器适用于需要快速响应和精确控制的场景。比如，在电机控制中，需要控制电机的转速或位置，使其能够快速响应并准确控制，这时可以使用位置式PID控制器。又如，在温度控制中，需要控制温度的精度和稳定性，这时也可以使用位置式PID控制器，同时位置式PID中，I项是会产生滞后，增加准确性的作用，为了系统的快速性，有可能I项直接不用，只用PD控制。

（2）增量式PID控制器适用于需要较强稳定性和对测量噪声较高的场景。比如，在机器人控制中，需要控制机器人的运动轨迹，这时可以使用增量式PID控制器，因为机器人在运动过程中，往往受到各种干扰，如摩擦力、惯性力等，增量式PID控制器对这些干扰有较强的稳定性；又如，在液位控制中，需要控制液位的高度和稳定性，这时也可以使用增量式PID控制器，因为在液位测量中，测量信号通常存在一定的噪声和波动，增量式PID控制器可以较好地抵抗这些干扰。

  • **位置式PID代码：
#include "pid.h"
static float err_last=0;                //上次的误差
static float err=0;                        //本次的误差
static float Integral_err=0;    //累计的误差
static float P=0;//         //P
static float I=0;//           //I
static float D=0;//         //D
float a_m=0.0;                            //输出值
float pid_control(float speed)
 {
    err=(aim_v - now_v);           //获得本次误差
    Integral_err += err;             //获得累加误差
    a_m = P * err + I * Integral_err + D * (err - err_last); //位置式PID公式
    a_m = a_m<10000?a_m:10000;   //对输出值进行限幅
    a_m = a_m>-10000?a_m:-10000;
    return a_m;                       //输出a_m
 }

a_m = a_m<10000?a_m:10000; 输出限幅很重要 a_m = a_m>-10000?a_m:-10000;

  • **增量式PID代码：
#include "pid.h"
static float err_last_last=0;      //上上次的误差
static float err_last=0;          //上次的误差
static float err=0;                  //本次的误差
static float P=0;             //参数P
static float I=0;              //参数I
static float D=0;            //参数D
static float off_cal = 0;
float a_m=0.0;                      //输出值
float pid_control(float speed)
 {
    err_last_last=err_last;       //更新上上次的误差
    err_last=err;                   //更新上次的误差
    err=(aim_v - now_v);             //更新本次误差
    off_cal = P * (err - err_last) + I * err + D * (err + err_last_last - 2 * err_last); //增量式PID的公式
    a_m+= off_cal;                    //得到输出值
    a_m = a_m<10000?a_m:10000;     //对输出值进行限幅
    a_m = a_m>-10000?a_m:-10000;
    return a_m;                        //输出a_m
 }
  • 电机速度闭环控制及调参方法

1. 把P、I、D三个参数都调成0 2.
先调P，P从0开始缓慢增大，比如先让P=0.1，观察速度变化，一旦电机一上电，速度超过了目标值，比如2.5r/s，说明有超调了，这时候快速性已经没问题了。 3.
然后慢慢增大D，增加阻尼，减小超调，稍微增大D，观察速度变化，让电机上电后快速稳定在2r/s，即参数调试完成。 4.
速度闭环控制中，积分项I的作用不大，因为发现并没有静态误差，就没有调积分项。

十四、Ozone变量可视化

看教程即可。

十五、I2C底层通信

[[SPI、UART、RS232、RS485、IIC 通信总线协议]]

  • i2c.c： ![[屏幕截图 2025-04-24 175723.png|575]] 引脚的初始化，两个推挽输出。SCL是时钟信号，STM32是主机，负责发出时钟信号，所以IO模式使用推挽输出。

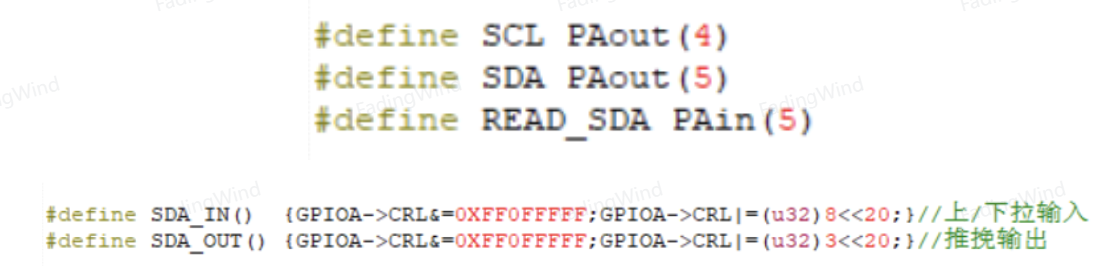

  • i2c.h： ![[屏幕截图 2025-04-24 180116.png|600]]

直接控制了STM32的寄存器，没有任何库函数

位操作

  • STM32F1xx的中文参考手册: ![[屏幕截图 2025-04-24 180512.png|650]] 32位寄存器，管GPIO低八位的模式，比如是GPIOA，那就管着GPIOA.0 – GPIOA.7这八个脚。

& | << >> ~ ^ 这六个属于位运算符， 分别代表“与运算”，“或运算”，“左移”，“右移”，“按位取反”，“按位异或”。

GPIOA->CRL&=0XFF0FFFFF： 0XFF0FFFFF 十六进制转二进制为： “1111 1111 0000 1111 1111 1111 1111 1111” GPIOA->CRL&=0XFF0FFFFF也就是GPIOA->CRL=GPIOA->CRL&0XFF0FFFFF 对比上图，也就是把GPIOA_CRL寄存器的23~20位全部置0，也就是让5号口的所有配置全部置0

GPIOA->CRL|=(u32)8<<20; ，这个“(u32)8”，8是十进制，被强制转换成了无符号32位，那就是： (u32)8等价于“0000 0000 0000 0000 0000 0000 0000 1000”。 “<<20”就是把(u32)8左移20位： “0000 0000 0000 0000 0000 0000 0000 1000”左移20位变成了： “0000 0000 1000 0000 0000 0000 0000 0000” 左移之后再或运算“|”，这其实就是把23~20位，也就是A5口的这四个位配置为：![[屏幕截图 2025-04-24 181803.png|319]]1000，对照表可知： ![[屏幕截图 2025-04-24 182008.png|675]] 1000对应着上/下拉输入。 具体是上拉还是下拉，用PAout(5)这个函数决定

上拉输入的IO口在外部接IO口的电路（外部输入电路）为低电平时，IO口可以测到明确的低电平；
上拉输入的IO口在外部接IO口的电路（外部输入电路）为高电平时，IO口可以测到明确的高电平；
上拉输入的IO口在外部接IO口的电路（外部输入电路）为高阻态时，IO口可以测到明确的高电平；

下拉输入的IO口在外部接IO口的电路（外部输入电路）为低电平时，IO口可以测到明确的低电平；
下拉输入的IO口在外部接IO口的电路（外部输入电路）为高电平时，IO口可以测到明确的高电平；
下拉输入的IO口在外部接IO口的电路（外部输入电路）为高阻态时，IO口可以测到明确的低电平；

IIC通信函数：

  1. 开始位
  2. 结束位
  3. 主机回应从机ack
  4. 主机回应从机nack
  5. 主机等待从机回应
  6. 主机发送一个字节
  7. 主机接收一个字节

一、开始位 ![[屏幕截图 2025-04-24 182557.png|500]] 开始位：SCL保持高电平，SDA由高电平变为低电平后，延时(>4.7us)，SCL变为低电平。为啥说了要大于4.7us，但是要延时2us呢？ 因为代码运行也需要一定时间，加上代码运行时间即可大于4.7us。

二、停止位 ![[屏幕截图 2025-04-24 182806.png|575]] 停止信号：SCL保持高电平。SDA由低电平变为高电平。

IIC信号在数据传输过程中，当SCL=1高电平时，数据线SDA必须保持稳定状态，不允许有电平跳变，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

SCL=1时 数据线SDA的任何电平变换会看做是总线的起始信号或者停止信号。

三、应答信号和不应答信号 ![[屏幕截图 2025-04-24 183156.png|600]] 应答信号：主机SCL拉高，读取从机SDA的电平，为低电平表示产生应答。应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该字节；

应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。

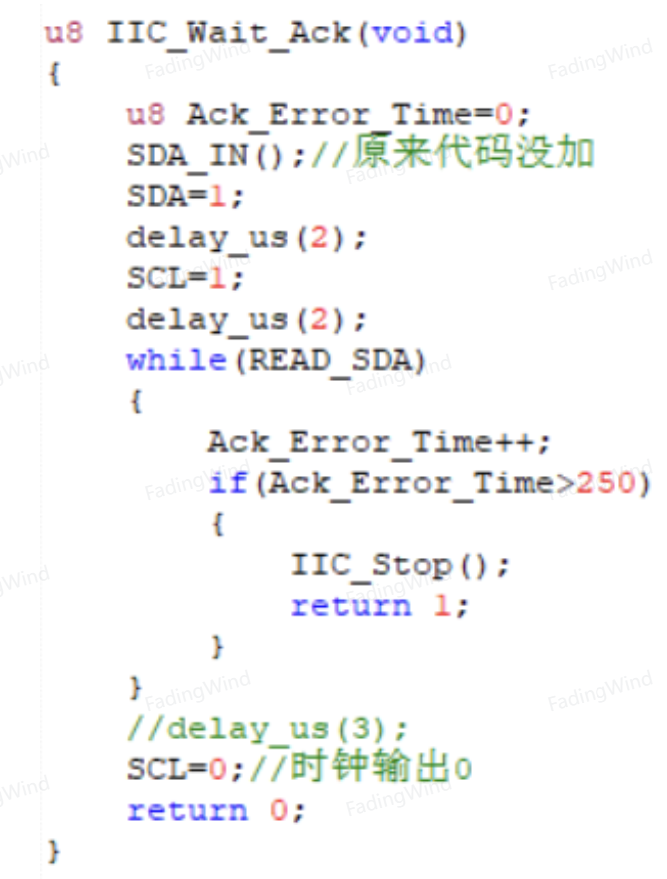

四、等待从机应答 ![[屏幕截图 2025-04-24 183406 1.png|375]]

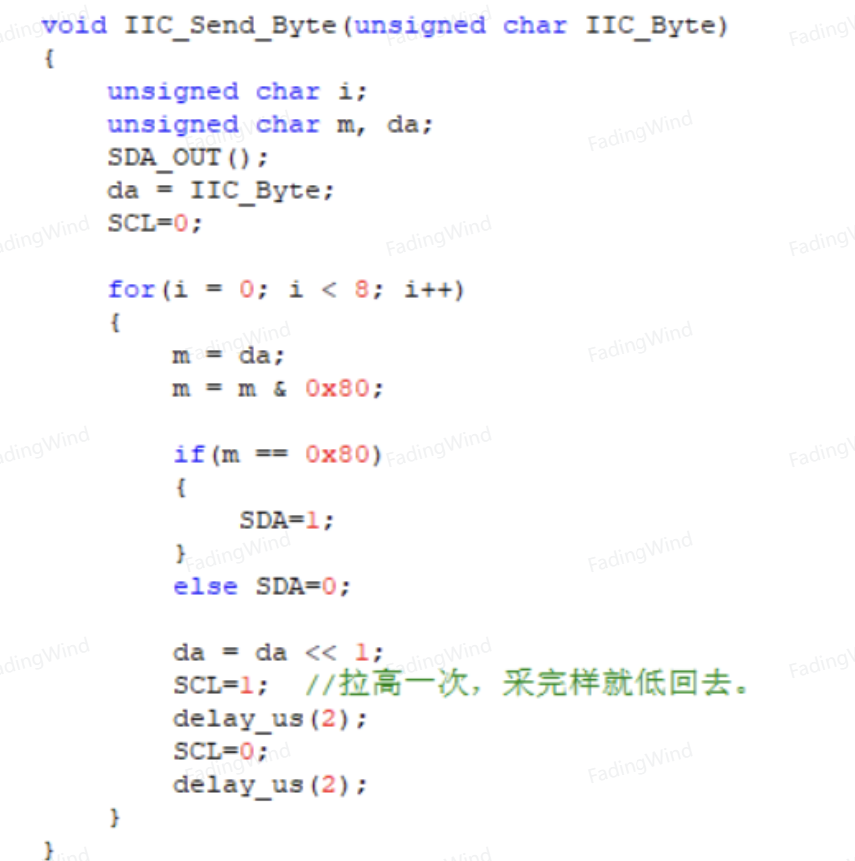

五、主机发送一个字节 ![[屏幕截图 2025-04-24 183516.png|450]]

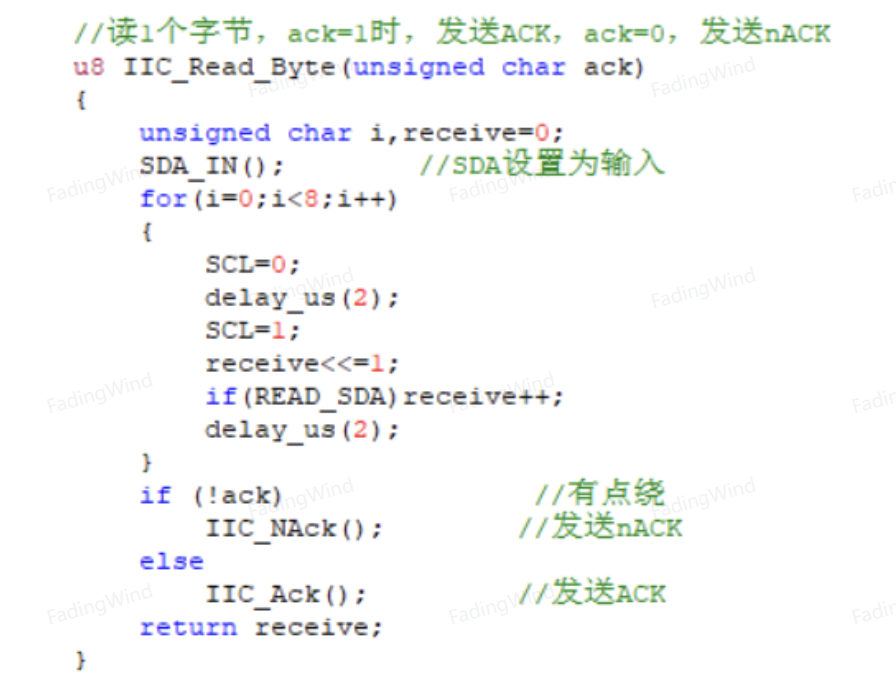

六、主机读取一个字节 ![[屏幕截图 2025-04-24 183712.png|500]]

十六、逻辑分析仪

看教程即可。

十七、MPU6050（陀螺仪/加速度计）

注意！使用MPU6050时需要水平放置！不要把芯片竖着放，会导致芯片内部的陀螺仪初始化不成功！

MPU6050的本质是一个IIC通信的传感器模块，也就是一个传感器： MPU6050=陀螺仪+加速度计+数字运动处理器DMP（digital motion processor） 陀螺仪可以测量以空间坐标系x、y、z轴为转轴的三轴角速度；加速度计可以测量x、y、z三轴方向的加速度；3轴+3轴=6轴，所以是六轴运动处理传感器。

![[屏幕截图 2025-04-26 142914.png|575]] 只需要接VCC、GND、SCL、SDA四个脚即可 传感器的作用：获取当前的三轴角速度和三轴加速度。

  • 看代码： ![[屏幕截图 2025-04-26 143245.png|550]] IIC通信接口的初始化，随便两个口就行 MPU6050初始化，DMP初始化，不需要看，只需要会用 只需要在合适的地方添加Read_DMP函数即可，为读出：三轴姿态角，三轴角速度，三轴加速度

三轴姿态角就是Pitch、Roll、Yaw，俯仰角，横摆角，航向角 三轴角速度就是gyro[0]、gyro[1]、gyro[2] 三轴加速度就是accel[0]、accel [1]、accel [2]

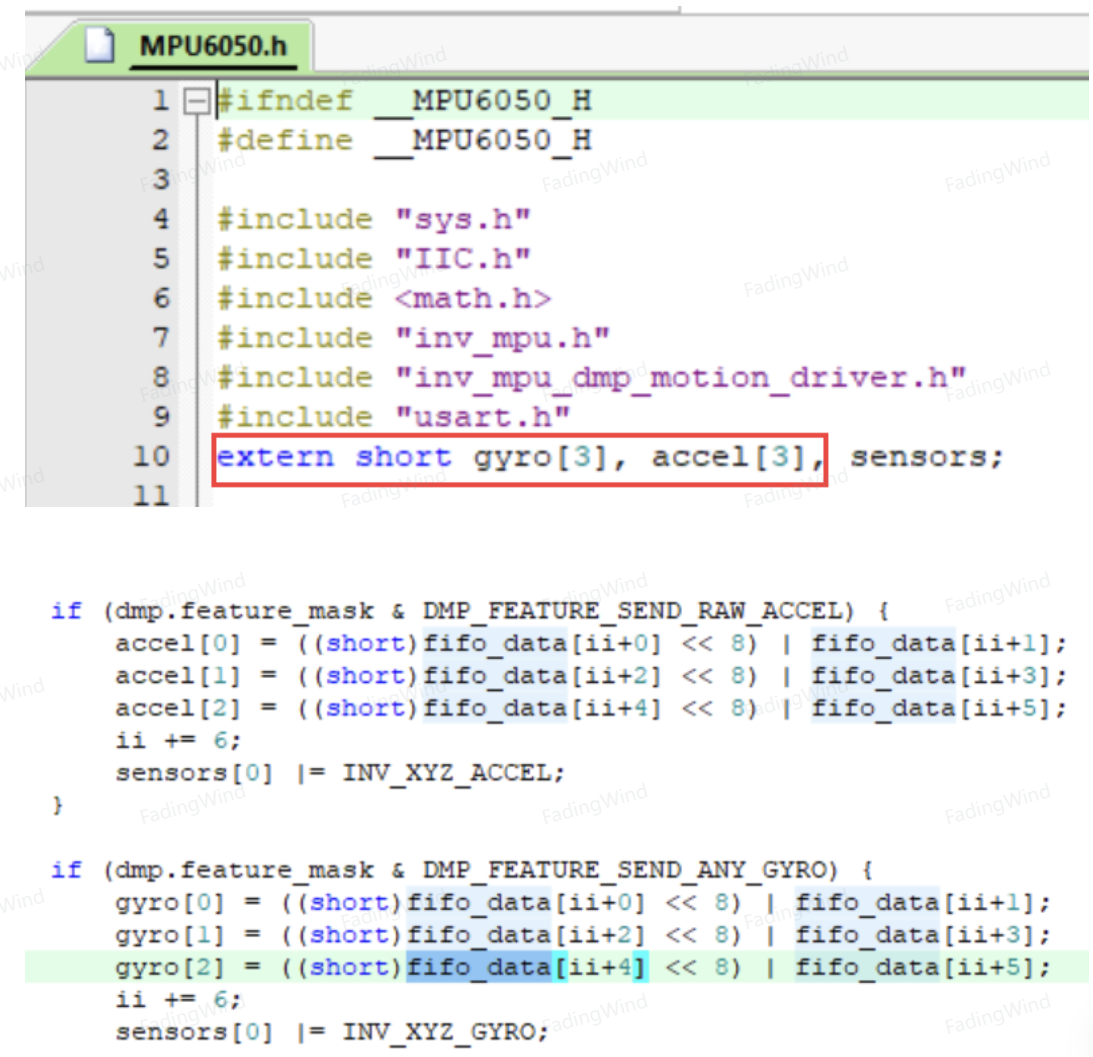

每次调用Read_DMP函数，角速度和加速度的相关变量就自动赋值了，我们引用下面这个头文件之后直接用就行 ![[屏幕截图 2025-04-26 144016.png|600]]

十八、完成平衡小车

放手去做！
